MK6E多功能電能表：設備的詳細描述

MK6E電能表是采用現代微電子技術、計算機技術、電測量技術、數據通信技術并充分考慮國內用戶需求而設計的電能計量產品。該系列電能表采用數字處理技術，計量精度高、性能穩定、功能強大，適用于各級關口、大用戶計量，并且通過了多家權威機構的檢測

MK6E電能表主要特點簡述如下：

1．1、MK6E電能表適用于三相三線和三相四線的接線方式。用戶只需根據現場實際接線情況做相應接線，然后通過軟件將表設置成相應的線制，避免現場安裝出錯，簡化方便庫存管理。

1．2、MK6E電能表標準配置為三相PT電壓全供電方式。MK6E表具有輔助電源供電和PT供電兩種供電方式且這兩種供電方式之間可以自動切換，電表只要有任意一種供電電源情況下能夠?qū)崿F(xiàn)顯示、抄表、通信，能夠保證在PT停電等情況下電能表數據采集和抄表。

輔助電源供電方式：采用輔助電源為主的方式供電，正常情況表計不從PT電壓取電，由輔助電源提供電能表工作電源，線路停電也不影響電能表工作，大大降低二次壓降，計量更精確。電能表備輔助電源接線端子，電壓為寬電壓100～240V，交、直流兼容。在輔助電源失電后電表的供電方式自動切換到PT供電上。

1．3、MK6E電能表能夠通過加載特殊的功能模塊軟件達到在不改變?cè)瓉?lái)的硬件的基礎上實現功能擴展。可以根據不同的需求在不影響原有的數據基礎上，對現場和庫存的電表進行升級。

1．4、MK6E電能表具有強大的失壓測試、記錄、報警功能。能夠準確的判斷失壓的事件并記錄失壓發生的日期、時間，詳細的事件內容，失壓發生時的各相電壓、電流、相角值，正、反向有功、無功電量。在失壓恢復正常時能夠記錄，失壓恢復的日期、時間，事件內容，恢復后的各相電壓、電流、相角及其正、反向有功、無功電能量。能夠在屏幕顯示*近5次發生和恢復的事件。

1．5、MK6E電能表具有強大的失流測試、記錄、報警功能。能夠記錄失流發生的日期、時間，詳細的事件內容，失流發生時的各相電壓、電流、相角值，正、反向有功、無功電量。在失流恢復正常時能夠記錄失流恢復的日期、時間，事件內容，恢復后的各相電壓、電流、相角及其正、反向有功、無功電能量。能夠在屏幕顯示*近5次發生和恢復的事件。

1．6、MK6E電能表通訊規約完全對外開放。MK6E電能表能夠兼容多種通信規約：IEC61107、IEC870－5－102、MODBUS、DNP3.0、DL/T645、Command Line規約。MK6E電能表實現和國內幾乎所有的負控廠家、自動化廠家、電能計費系統廠家聯通，并運行于現場。例如：珠海西門子、東方電子、上?；莅?、浙江創維、南京南瑞、南京新聯、上海50所、上海華冠、廣州科立、北京四方、河南許繼等。

1．7、MK6E電能表具有負荷曲線記錄功能。負荷曲線記錄系統全面記錄負荷用電狀況及電力參數，*小的時間間隔為1分鐘，可以根據不同的需求設定不同時間間隔的負荷曲線組。

配置多套記錄系統，可記錄50個通道

記錄參數可為任何瞬時量或電量，軟件可設

記錄時間間隔可設（1min～720h）

記錄容量：15min間隔，4通道，能夠記錄450天

1．8、MK6E電能表具有中文Windows界面的編程、抄表、維護軟件。電能表中的各種參數如電能量，電壓、電流等瞬時量值，向量圖，波形，諧波分量圖，故障信息，報警狀態，事件記錄等數據，可以非常方便地通過電能表管理軟件讀取、顯示、存貯，極大地方便了用戶。

1．9、MK6E電能表具有功能強大的LCD液晶顯示功能。MK6E電能表液晶顯示屏可以顯示2行×16個字符具有帶背光功能和寬溫度使用范圍。

MK6E電能表可以尋址的寄存器多達224個，每一個寄存器所存貯的量都是定義好的，這些寄存器的內容都可以通過設置在液晶顯示屏上顯示，選擇的內容非常豐富。顯示屏幕多達64個，可任意設置在A、B、C組。顯示的說明可以是字母或阿拉伯?dāng)?shù)字，顯示的位數以及小數點前后的位數任意可設；是否顯示單位、倍率符號，前位不足補零任意可設。液晶顯示是否自動循顯，自動循顯間隔，背光持續時間，首屏自動回轉間隔都是可以按照客戶的要求進行設置。

1．10、 MK6E電能表具有測量分析三相電壓、電流的2～50次諧波值，每8秒刷新一次，顯示柱狀圖，進行電能質量監控。并且具備基波電壓、電流和功率的測量功能。

1．11、一表多口，方便各種場合運用。

具備兩個RS485串行通訊口，并能夠同時與不同的終端進行通信實現數據采集。該通信口可以通過軟件設置為2線RS485半雙工通訊方式，或四線RS422全雙工通訊方式。既可以滿足與負控設備連接的要求，也滿足與變電站自動化設備連接的要求。

具有光學通訊口，可以采用卡式（ANSI標準）或吸附式（IEC1107標準），無需連線，無需去掉鉛封和打開端子蓋，可以非常方便地對電能表進行操作。

1．12、MK6E電能表具有自我診斷及報警功能。電能表外部狀態檢測：S/V/F/R/M （不平衡功率/電壓容差/VT故障/不正確相序/反向功率）。

檢測參數上、下限及觸發時間可根據需要進行設置。

電能表內部軟硬件檢測：L/C/U/H/X/Y/Z/N/D（校驗數據丟失/時鐘故障/用戶自定義/Modem故障/RAM 或 LCD故障/編程閃存故障/數據閃存故障/脈沖輸出溢出/電池故障）。

MK6E電能表連續不斷對內外部狀態進行檢測，一旦檢測到故障，在液晶屏上用不同的字母提示相應故障，現場無需電腦，直接識別。報警狀態分為二類，可在不同屏幕顯示。一為當前狀態報警，另一為鎖存狀態報警，分別提示。

    1．13、MK6E電能表的標準配置為隔離的電信號輸出。脈沖輸出有兩種方式，面板上有2個發光二極管；端子板上*多可達6個電氣隔離無源脈沖輸出。二者物理特性一致，輸出所代表的量及型式可以任意設定。

1．14、MK6E電能表具有硬件防護和網絡級的安全管理權限功能。MK6E依據數據的重要性進行分類設置，重要設置參數如校驗數據、功能設置文件、電量等關鍵數據存貯于閃存（Flash RAM），永不丟失，無須電池后備。

MK6E電能表采用了網絡級的安全措施，通過超級用戶授權才能實現對電能表讀、寫，任何對電表的操作都必須通過用戶名、密碼確認。

1．15、MK6E電能表可以設置用戶信息，如變電站ID，變電站名，線路名稱，電廠名稱，電力公司等，方便電能表管理。

1．16、MK6E電能表具有事件記錄（Event Log）功能。該功能記錄相對電能表發生的各種事件，保證電能表數據的安全性。

記錄內容：什么時間，哪一個用戶，對電能表進行何種操作。如用戶登陸，斷電，設置更改等。

記錄容量：大于200條事件，可分類別記錄，采用先出存貯方式。

記錄分類：分為系統/編程/復位/診斷事件。

1．17、MK6E電能表具有多期復費率電量數據記錄功能。電能表可以?xún)鼋Y(jié)本月、上月及總和分時電量，可存儲多達13期的歷史總和分時電量。

分時電量參數：正、反相有功、無功、視在功率、分時電量、需量，需量發生時間。

1．18、MK6E電能表具有干擾記錄（Sag & Swell）功能。MK6E電能表實時測量電壓RMS值，根據設定的觸發上、下限電壓值，當RMS值高于上限值或低于下限值時，記錄觸發日期、時刻、電壓幅值、電流幅值、原因及持續時間，便于進行電能質量的分析。

2、主要功能

2.1三相四線或三相三線一表通用，只要通過軟件設置就能實現不同接線方式下的電能量測量。

2.2具有正、反有功、四象限無功、視在電能測量和顯示。

2.3具有滑差式、區間式需量測量，可記錄需量出現日期、時刻及功率因數。

2.4具有8個費率、200個時段，可以根據需要任意分時。

2.5具有節假日、工作日、非工作日、季節、特定日費率設置功能。

2.6時鐘具有閏年自動轉換，公歷從2000年起30年。

2.7具有三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、相角、頻率測量和顯示功能。

2.8具備寬電壓、寬電流輸入功能。

2.9具備輔助電源供電和PT供電自動切換功能，供電的電源優先級可以通過軟件設置。（選配輔助電源）

2.8具備2路的LED脈沖輸出和3路無源的脈沖輸出，脈沖參數及輸出內容程序可設。

2.9結算日（自動清零時刻）可以在1～28日內任意設置。(包括日期、時間)

2.10能夠存儲13期的歷史數據和總電能量數據。

2.11數據安全及保密：網絡級管理，可以任意設置使用者的權限。

2.12自診斷及報警功能：

2.12.1運行中系統硬件連續自檢并發出錯誤提示信息，可鎖定狀態并可在液晶屏上顯示；

2.12.2運行中系統外部輸入狀態檢測并發出錯誤提示信息，可鎖定狀態并可在液晶屏上顯示。

2.13具備時間記錄功能，能夠記錄系統、設置、復位、診斷、登陸事件，可以根據需要分組設置。記錄方式采用先出的原則，能夠記錄100條。

2.14具備負荷曲線記錄功能，能夠分組記錄不同時間間隔的曲線，*小的設置時間間隔為1分鐘，記錄的內容通過軟件設置。

2.15具備RS485、光電通信接口，通過通訊接口可實現電能表的編程和抄讀數據。

2.16時鐘頻率可以通過軟件選擇電網頻率或由內部晶振，具備獨立的時鐘電路。

2.17具備中文界面的編程、抄表軟件。

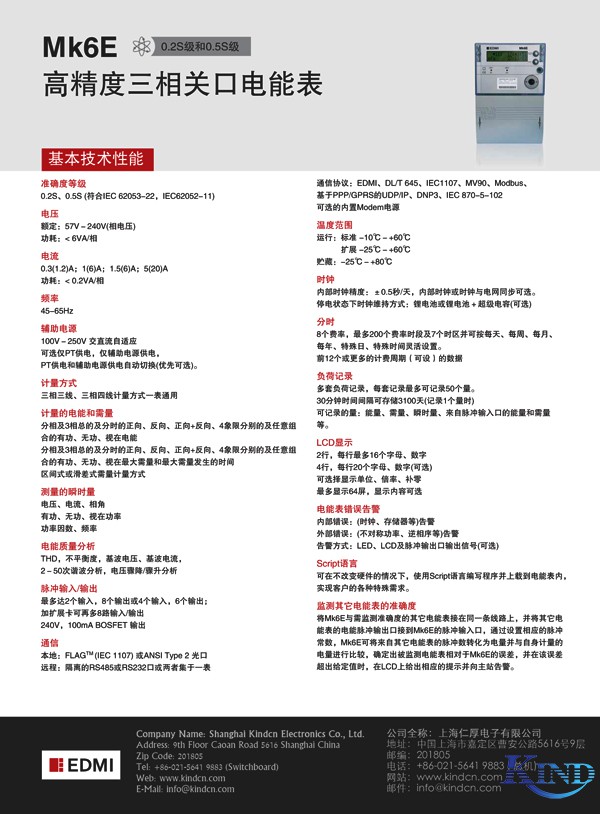

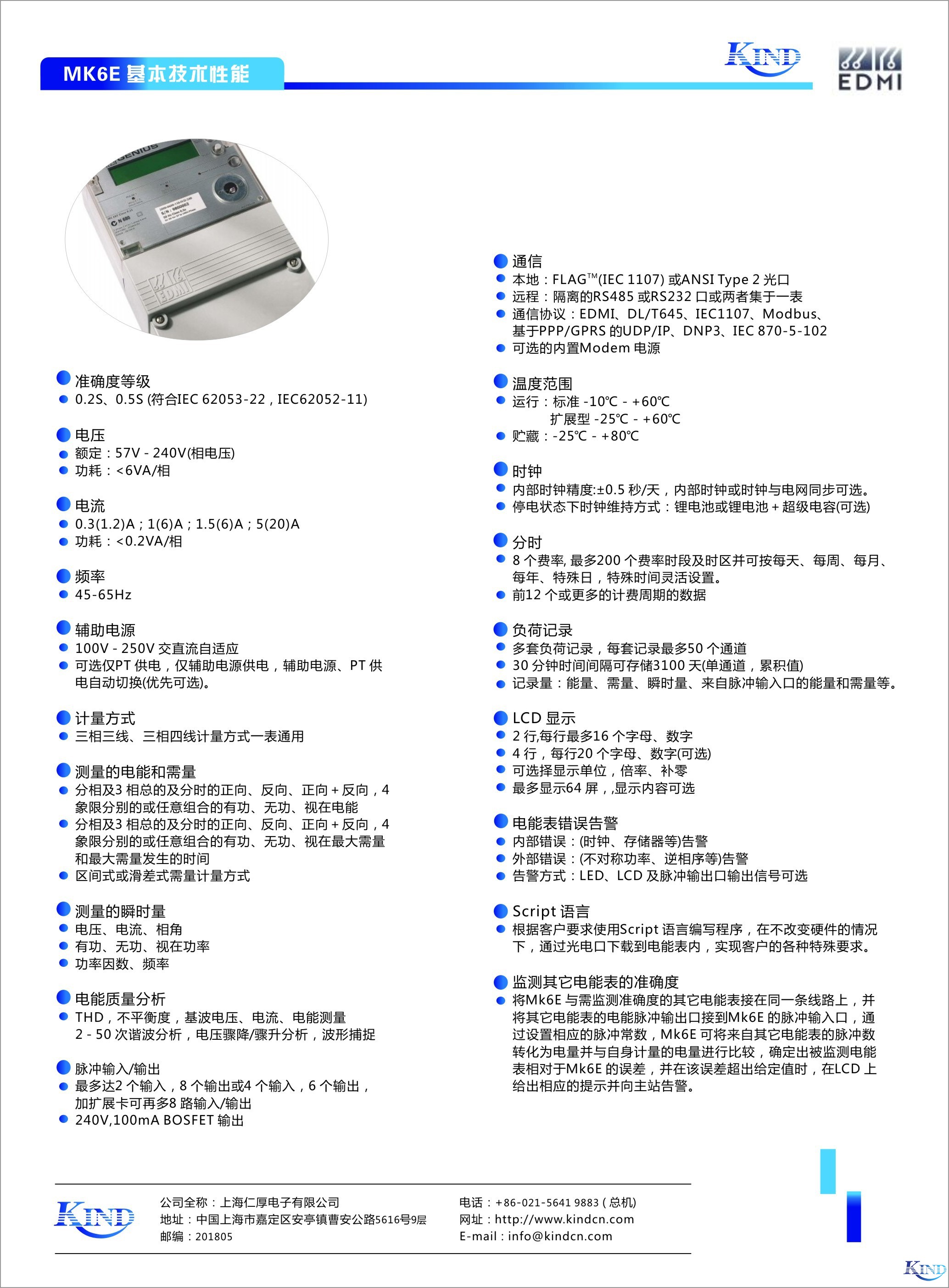

3.主要參數：

3.1額定電壓：3×57.7V/100V，3×100V 或 3×220V/380V工作電壓范圍：57~240V（相對地電壓）

3.2額定電流：5A 或 1A

3.3頻率：50Hz±5％

3.4電流：400％In  （連續工作）

3.5短時工作電流： 4000%In  0.5秒不損壞

3.6啟動電流：≤0.1%In

3.7功耗:電流回路：≤0.5VA （額定工作條件下）電壓回路：≤10VA  （額定工作條件下）

采用輔助電源供電的，輔助電源回路的功耗：≤10VA

電壓回路的功耗：≤1VA

3.8測量準確度：有功0.2S級,  無功1.0級

3.9輔助電源的供電電源：100V～250V AC/DC

3.9工作環境溫度：－25℃～60℃

3.10存貯溫度：－40℃～80℃

3.11濕度：90％ 不凝結

3.12時間精度：0.5秒/天

3.13數據儲存：編程數據及復費率數據存于閃存（Flash RAM）中，永久保留，負荷曲線記錄數據存于SRAM中，在停電狀態下保持24個月。

3.14外形尺寸：260mm(H)×175mm(W)×100(D)

3.15重量：2.2kg
